| Los Ferrocarriles suizos usan en
las locomotoras un código de iluminación especial, básicamente consiste en
tres luces delante y una detrás. Esta iluminación la ha llevado a cabo
Märklin en muchos de sus modelos suizos, y se puede instalar a conveniencia
en otros modelos, para ello se requiere en cada extremo de la locomotora dos
bombillas, y una pequeña matriz de diodos. Esta ultima viene en varios
modelos como referencia 62255, y se puede comprar por separado a Märklin. El siguiente

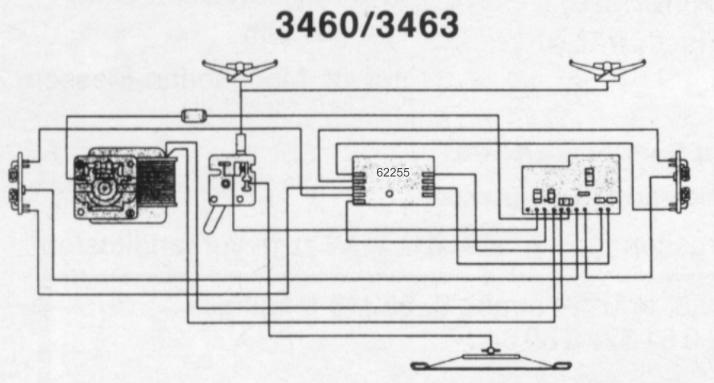

esquema muestra el conexionado para obtener dicha iluminación en modelos
analógicos dotados de relé de inversión electrónico

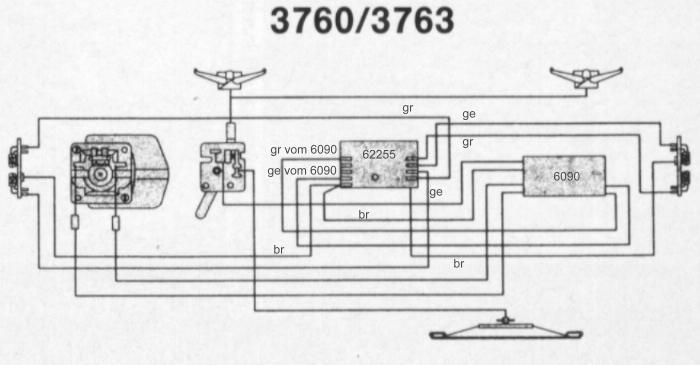

Ahora bien, si sustituimos el relé electrónico por un decoder digital, observaremos con sorpresa que la iluminación no funciona como esperábamos, hay que hacer unos cambios en las conexiones. El siguiente esquema muestra las conexiones para una locomotora digital con decoder 6090. También valdría para un 6080, pero en este caso cambian las conexiones al motor.
Si observamos ambos esquemas, veremos que en el correspondiente a la loco 3460, todas las bombillas van conectadas a la parte izquierda de la placa 62255, y en el caso de la loco 3760 van conectadas en el lado derecho de la placa.

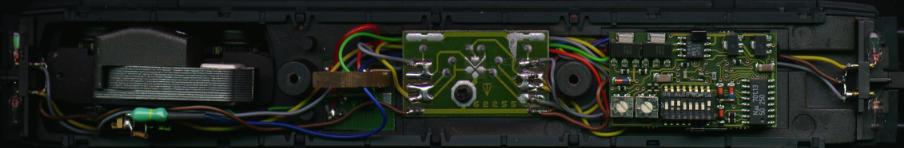

Hay que cambiar unas soldaduras en la plaquita 62255, la foto siguiente
muestra como deben quedar:
En el lado izquierdo hay 4 puntos de soldadura y hay que unir los dos superiores
y los dos inferiores
El sistema es simple y teniendo un poco de cuidado todo saldrá bien
a la primera.
Todas las fotos y esquemas por cortesía de Juergen
Schad
|
|||
  |
|||
|
Actualizado el 16 de Agosto de 2002 |

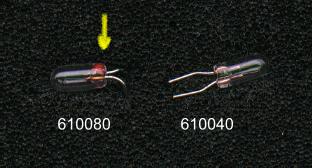

Puede resultar conveniente cambiar las lámparas para alargar su vida útil,
las analógicas son la 610040, mientras que las locos digitales llevan la
610080. Estas se distinguen fácilmente por la marca roja que llevan, tal
como muestra la foto.
