DIGITALIZACIÓN DE LOCOMOTORAS

Servicio de digitalización de locomotoras märklin: Te digitalizo cualquier locomotora märklin, con el decoder que tu desees, te ayudo a decidir que decoder instalar, te configuro el decoder de acuerdo a tus gustos, o optimizando el funcionamiento de la locomotora, y lo documento todo con un video para que veas el proceso, si estás interesado, ponte en contacto conmigo en davidruso(arroba)yahoo.es


    Convertir una locomotora a digital, tiene varias ventajas:

• Evidentemente la locomotora goza de todas las ventajas del trafico multitren

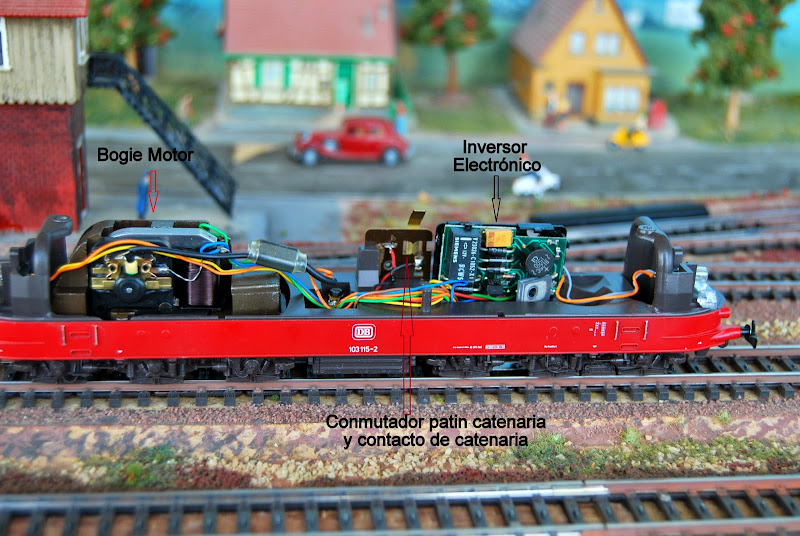

• Se sustituye el relé de cambio de marcha electromecánico por uno electrónico (se elimina el clásico salto de la loco)

• Se dota a la locomotora de una o varias funciones controladas digitalmente.


Se puede digitalizar cualquier locomotora dotada de motor convencional de Märklin (ver motores) los casos en los que la locomotora no está dotada de un motor convencional hay que estudiarlo aparte. Lo vemos mas adelante.

     Todas estas locomotoras pueden llevar los siguientes decoders:

• 6603  Delta decoder, permite el direccionamiento de 10 direcciones (en funcionamiento digital), no tiene función auxiliar, el comportamiento de la locomotora no es muy bueno, en mi opinión, aunque depende de la locomotora donde se haya montado.

• 66031 Delta decoder, como el anterior, con función auxiliar.

• 66032 Delta decoder, con 80 direcciones y una función auxiliar, ¡ el 6080 reinventado de nuevo!

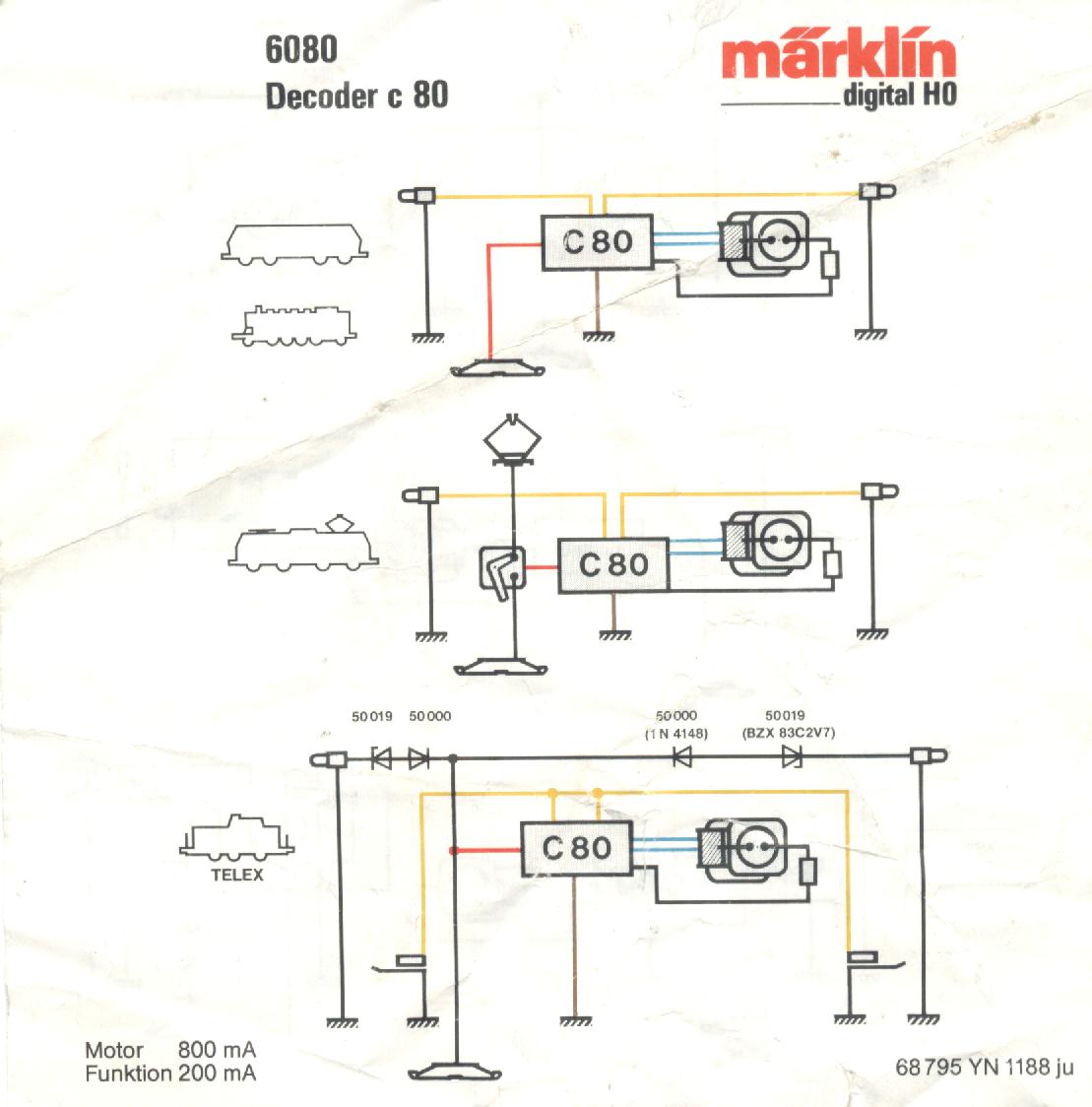

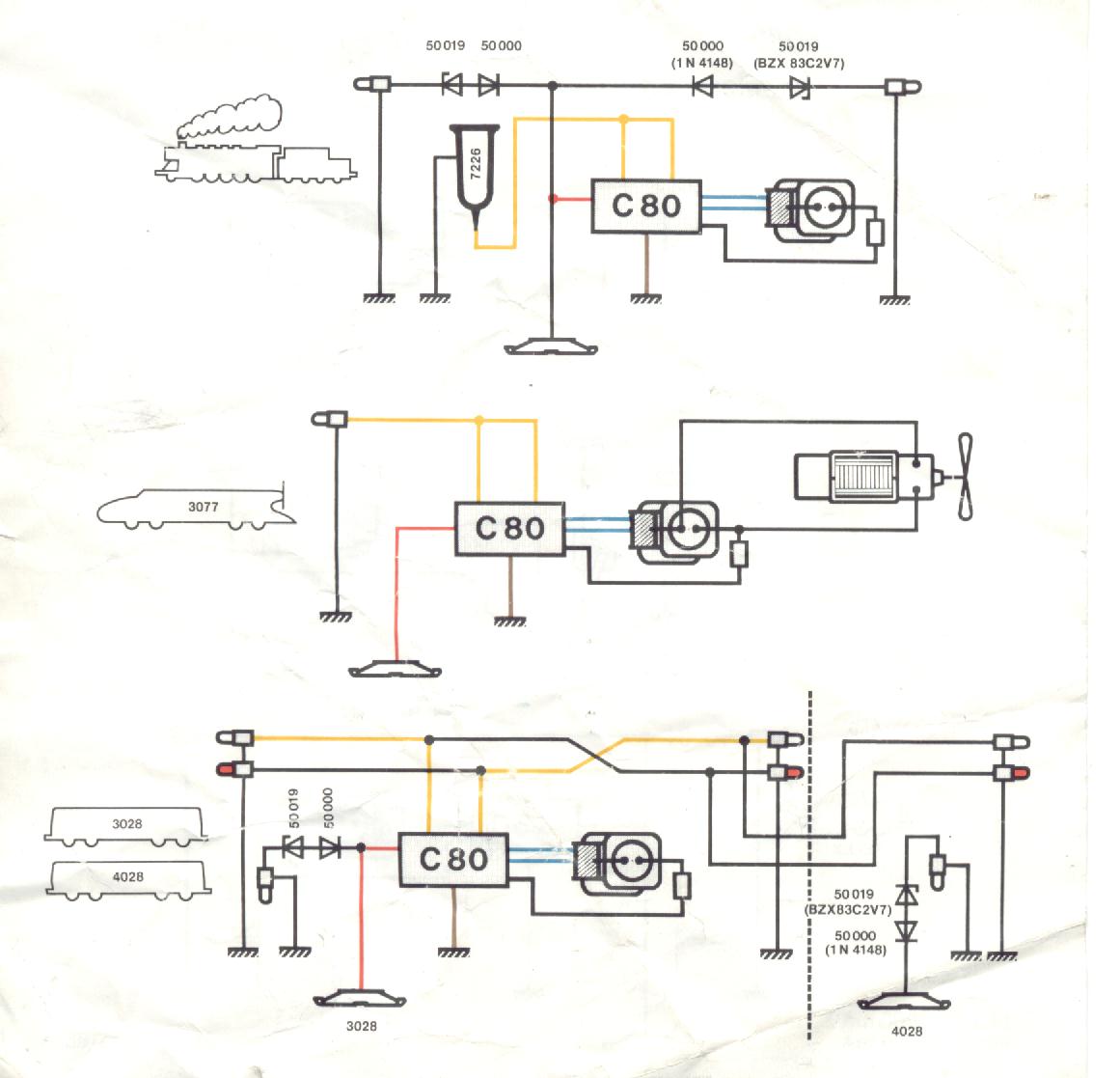

• 6080 (c80) el primer decoder de Märklin, posibilidad de 80 direcciones, 1  función auxiliar, aunque el chip base es el mismo que en el delta, en mi opinión el comportamiento es mucho mejor
       Nota*: El sistema Delta (versión simplificada del digital solo admite 5 direcciones). Los decoders mencionados hasta ahora no tienen regulación de carga.

    Pasa el tiempo (mediados de los 90s) y empiezan a salir nuevos decoders con regulación de carga (Nota*) A las locomotoras dotadas de motores DCM  además se les puede dotar de los siguientes kits de motorización/digitalización, estos kits están compuestos por piezas para modificar el motor y un decoder propiamente dicho:

• 6090 Kit de motorización/digitalización compuesto por piezas para modificar el motor DCM y convertirlo en un 5 polos y el decoder. Posibilidad de 80 direcciones, 1 función auxiliar, velocidad máxima ajustable, aceleración y freno ajustable, comportamiento perfecto. Ajustes mediante piano de ratón y potenciómetros.

• 60760 Versión barata del 6090, el comportamiento depende de la locomotora donde se instale, tiene la ventaja de que las piezas del motor de 5 polos salen muy baratas, por tanto sustituir el decoder de este kit por un LokPilot es una opción muy válida. Ajustes mediante configuración CVs

• 60901 Como el 6090 pero además 4 funciones ajustables, regulación de carga mas perfeccionado. (Las 4 funciones auxiliares solo son operativas con el formato Motorola new (6021). Ajustes mediante piano de ratón y potenciómetros. Este kit de motorización se compone de las piezas para modificar el motor DCM más un decoder 60902

• 60921 Con decoder mfx, Ajustes mediante configuración CVs. Se compone de las piezas para modificar el motor DCM y un decoder 60922

Para motores SFCM existen los siguientes kits de conversión:

• 60903 Con las piezas para convertir el motor SFCM en un 5 polos, y un decoder 60902.

• 60923 Para mfx, con las mismas piezas de conversión del kit anterior más un decoder 60922.

Para motores LFCM:

• 60904   Es una variante del 6090 que permite la conversión a 6090 de las locomotoras equipadas de motores LFCM. Este kit incluye un rotor de 5 polos y el correspondiente estator con imán permanente para sustituir el original de la loco y /o otras piezas de adaptación. Otras piezas y el decoder 60902

• 60924 Igual que el anterior pero con el decoder 60922 mfx.

Para todos lo motores universales de Märklin, es decir, los DCM, SFCM y LFCM, y también, para la gran mayoría de motores de corriente continua (CC), como los DC-canned que van en algunas locomotoras Märklin y de otras marcas

• 60902 Solo el decoder, con piano de ratón

• 60922 Solo el decoder, mfx, configurable por CVs

Para los motores del tipo campana, Glocken, Faulhaber, Maxon, coreless, y otros que a veces emplea Märklin tenemos los decoders:

• 60905  Solo el decoder, ajustes piano de ratón

    Märklin ha estado comercializando durante muchos años locomotoras para el mercado de 2 carriles y corriente continua, para ello lo que hacía era sustituir el estator con bobinas por  un estator con imán permanente, son los imanes Hamo, entonces sustituyendo el estator con bobinas por el de imán permanente y añadiendo un decodificador (solo) podemos convertir cualquier locomotora Märklin a digital con características 6090.
    Veámoslo en una tabla:

  Locomotoras equipadas con motores:

Habitualmente el estator 220560 se entrega con imanes 7556, en algunos casos el comportamiento de las locomotoras se puede mejorar aún mas sustituyendo estos imanes por otros más potentes, los 7558.

*Nota 1: Tabla de conversión de locomotoras para el kit 60904

El kit de conversión  Märklin 60904 contiene dos tapas de motor diferentes y dos rotores diferentes.
La tapa de motor #1 es principalmente para locomotoras sin bogies, y la #2 es para locomotoras con bogies.
Los dos rotores se diferencian en el número de dientes y la longitud del eje.

El 60904 es el kit de conversión para la mayoría de locomotoras con motor de colector plano grande (LFCM), disponible desde el 2001. El conjunto 60904  consiste de:

• 214118:  rotor de 7 dientes

• 210888:  rotor de 8 dientes

• 210881: cubierta de motor 1

• 214121: cubierta de motor 2

• 210882: estator de imán permanente

• 516520: inductancia

• 276770: zócalo para bombilla

• 601460: pareja de escobillas

• 60902: decodificador

• 610080: Bombillas con 2 pines


Un accesorio muy útil para la digitalización es el conector de 8 pines, los decoder LokPilot traen el conector macho, y se instala el hembra, con ref.: ESU 51950,  en la locomotora a instalar.

 Digitalización de locomotoras

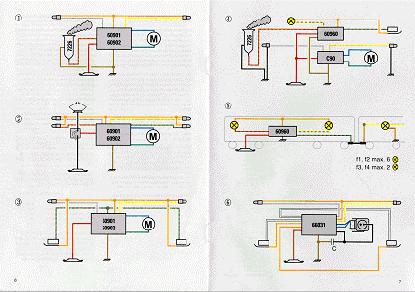

    El digitalizar una locomotora es una tarea relativamente sencilla si queremos hacerla nosotros mismos (los distribuidores oficiales Märklin lo hacen sin incremento en el precio), al hacerlo nosotros perdemos la garantía de Märklin. Para hacerlo necesitamos saber el código de colores empleado por Märklin en todos los decodificadores:
Marrón:------    Masa del decoder --  chasis de la locomotora
Rojo:  ------       conexión del decoder al patín toma corriente o en caso de locos eléctricas al conmutador de selección catenaria vía.
Negro:   ------      Conexión al motor en el caso de 6080, 6603, 66031
Gris:   ------      Función principal delantera (luces)
Amarillo:------      Función principal trasera (luces)
Azul:  ------      En caso de 6080, 6603, 66031 conexión a uno de los bobinados del estator
          ------      En caso de 6090, 6090x, conexión al motor
Verde:------      En caso de 6080, 6603, 66031, conexión al otro bobinado del estator
             ------      En caso de 6090, 6090x, la otra conexión del motor
Naranja:------      Retorno (masa) de las luces (función principal), para usar en las locomotoras que tienen las dos conexiones de las bombillas y se produce el parpadeo, usamos este cable. Nunca conectarlo al chasis.
Marrón/ con rojo, verde, amarillo o blanco: Funciones F1....F4
Blanco:  ------Función del Delta
Violeta:------Masa de la placa. masa electrónica
Atención: No todos los decoders van a llevar todos los cables.
Potencia de salida ( o  corriente máxima del motor  800mA, cada función 200 mA, máximo del decoder 1,1 A)
Se recomienda:
Función: Las luces
F1 :  Generador de humo
F2 :  Enganche Telex
    Procedimiento
   Los decoders son dispositivos sensibles a las descargas electrostáticas (ESD), por lo tanto para trabajar con ellos es conveniente protegerlos, para ello existen unas alfombrillas con una conexión a masa que protegen de estas temidas descargas. (Solo perjudiciales para los decoders, no para las personas). Ahora bien, también podemos minimizar estos riesgos, ¿como?, no usando ropa que se cargue, no arrastrar los pies, fuera moquetas, y antes de tocar el decoder, tocar un objeto metálico.
